Axiális áramlású visszacsapó szelepek szállítójaként nagy örömömre szolgált, hogy első kézből láthattam, hogyan forradalmasítják ezek a szelepek az áramlási hatékonyságot a különböző iparágakban. Ebben a blogban lebontom az axiális áramlású visszacsapó szelepek fő tervezési jellemzőit, és elmagyarázom, hogyan illeszkednek más típusú visszacsapó szelepekhez, mint például aLengő típusú visszacsapó szelepésEmelési típusú visszacsapó szelep.
Kezdjük azzal, hogy megértsük, mi az a visszacsapó szelep. A visszacsapó szelep egy mechanikus eszköz, amely csak egy irányba engedi a folyadékot, megakadályozva a visszaáramlást. Ez számos rendszerben kulcsfontosságú, mivel a visszaáramlás károsíthatja a berendezést, szennyezheti a folyadékokat, vagy megzavarhatja a folyamat általános működését.

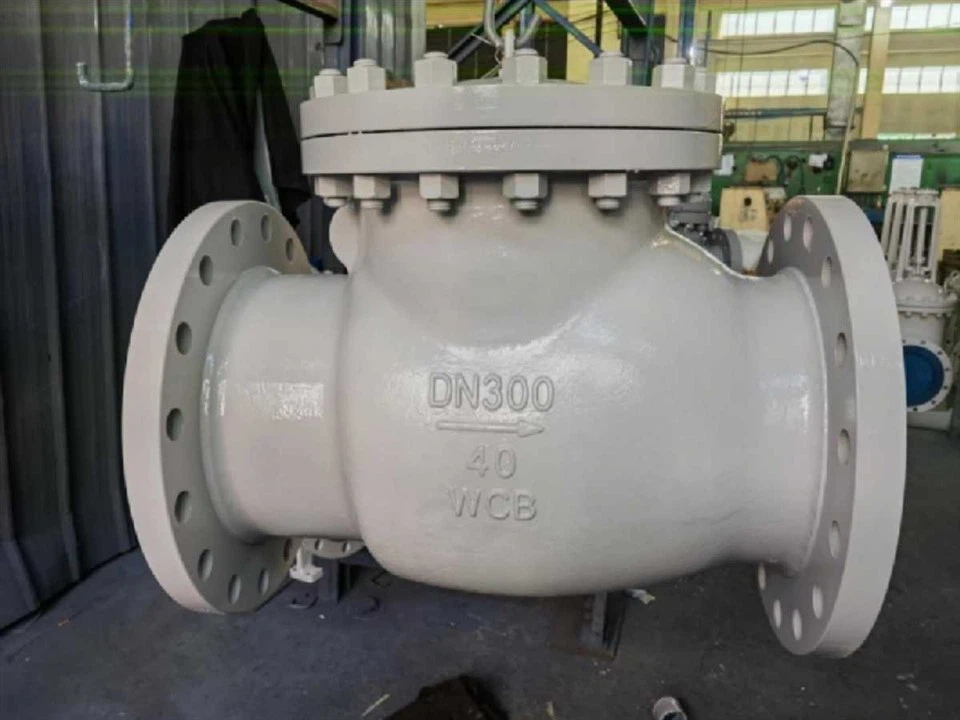

Jelenleg különféle típusú visszacsapó szelepek léteznek, mindegyik saját kialakítással és funkcióval rendelkezik. ALengő típusú visszacsapó szelepcsuklós tárcsát használ, amely kinyílik, ha a folyadék előrefelé áramlik, és bezár, amikor az áramlás megfordul. Ez egy egyszerű kialakítás, amely számos alkalmazásban jól működik, de vannak korlátai. Például a lengőtárcsa nagy nyomásesést okozhat, különösen alacsony áramlási sebességnél. Ez azt jelenti, hogy több energiára van szükség ahhoz, hogy a folyadékot átnyomják a szelepen, ami csökkenti az általános áramlási hatékonyságot.
AEmelési típusú visszacsapó szelep, viszont függőleges irányban fel-le mozgó korongot használ. Amikor a folyadék előrefelé áramlik, a tárcsa felemelkedik az ülésről, és lehetővé teszi a folyadék áthaladását. Amikor az áramlás megfordul, a tárcsa visszaesik a helyére, megakadályozva a visszaáramlást. Míg az emelő típusú visszacsapó szelepek pontosabbak, mint a lengő típusú visszacsapó szelepek, viszonylag nagy a nyomásesésük is, különösen nagy áramlási sebességeknél.
Szóval, hol illeszkednek az axiális áramlású visszacsapó szelepek mindehhez? Nos, ezeket a szelepeket úgy tervezték, hogy mindkét világból a legjobbat kínálják. Egyesítik a lengő típusú visszacsapó szelepek egyszerűségét az emelő típusú visszacsapó szelepek pontosságával, miközben minimalizálják a nyomásesést és maximalizálják az áramlási hatékonyságot.
Az axiális áramlású visszacsapó szelepek egyik legfontosabb tervezési jellemzője az áramvonalas test. Ellentétben a lengő típusú és emelő típusú visszacsapó szelepekkel, amelyek viszonylag összetett belső szerkezettel rendelkeznek, az axiális áramlású visszacsapó szelepek egyenes átfolyásúak. Ez azt jelenti, hogy a folyadék minimális akadályozással tud átfolyni a szelepen, csökkentve a nyomásesést és javítva az áramlási hatékonyságot.
Egy másik fontos tervezési jellemző a rugós tárcsa használata. Az axiális áramlású visszacsapó szelepben a tárcsát egy rugó tartja a helyén, amely segít a szoros tömítésben, amikor a szelep zárva van. Amikor a folyadék előrefelé áramlik, a folyadék nyomása legyőzi a rugó erejét, és a tárcsa kinyílik. Amikor az áramlás megfordul, a rugó visszanyomja a tárcsát a helyére, megakadályozva a visszaáramlást. Ez a kialakítás lehetővé teszi a szelep gyors és zökkenőmentes nyitását és zárását, csökkentve a vízkalapács és egyéb áramlási zavarok kockázatát.
Az áramvonalas test és a rugós tárcsa mellett az axiális áramlási visszacsapó szelep alacsony repedési nyomással is rendelkezik. A repedési nyomás a szelep nyitásához szükséges minimális nyomás. Az axiális áramlású visszacsapó szelepeknél a repedési nyomás jellemzően sokkal alacsonyabb, mint a lengő és emelő típusú visszacsapó szelepeknél. Ez azt jelenti, hogy a szelep kisebb áramlási sebességgel nyithat, lehetővé téve a folyadék gyorsabb és hatékonyabb áramlását.
Az axiális áramlású visszacsapó szelep előnyei azonban nem érnek véget. Ezek a szelepek rendkívül megbízhatóak és tartósak is. Kiváló minőségű anyagokból, például rozsdamentes acélból és sárgarézből készülnek, amelyek ellenállnak a korróziónak és a kopásnak. Ez azt jelenti, hogy ellenállnak a sok ipari alkalmazás zord körülményeinek, beleértve a magas hőmérsékletet, a nagy nyomást és a korrozív folyadékokat.
Az axiális áramlású visszacsapó szelepek másik előnye a könnyű telepítés és karbantartás. Ellentétben néhány más típusú visszacsapó szeleppel, amelyek bonyolult telepítési eljárásokat és rendszeres karbantartást igényelnek, az axiális áramlású visszacsapó szelepek telepítése és karbantartása viszonylag egyszerű. Bármilyen irányban felszerelhetők, karbantartásukhoz nincs szükség speciális szerszámokra vagy felszerelésekre.
Tehát, ha olyan visszacsapó szelepet keres, amely nagy áramlási hatékonyságot, megbízhatóságot és tartósságot kínál, akkor az axiális áramlási visszacsapó szelepet mindenképpen érdemes megfontolni. Cégünknél az axiális áramlású visszacsapó szelepek széles választékát kínáljuk a különböző alkalmazásokhoz és követelményekhez. Akár egy kisméretű lakossági alkalmazáshoz, akár egy nagyméretű ipari projekthez van szüksége szelepre, szakértelemmel és tapasztalattal rendelkezünk, hogy segítsünk megtalálni az igényeinek megfelelő szelepet.
Ha többet szeretne megtudni axiális áramlású visszacsapó szelepeinkről, vagy szeretné megvitatni speciális igényeit, ne habozzon kapcsolatba lépni velünk. Szívesen válaszolunk minden kérdésére, és ingyenes árajánlatot adunk. Lépjen kapcsolatba velünk még ma, hogy elkezdhesse javítani rendszere áramlási hatékonyságát kiváló minőségű axiális áramlási visszacsapó szelepeinkkel.
Hivatkozások
- David W. Miller: „Szelep kézikönyv: alapelvek és alkalmazások”.
- "A turbógépek folyadékmechanikája és termodinamikája", SL Dixon
- "Csővezeték-szabályok kézikönyve: Kézikönyv a mindennapi csővezeték-mérnöki problémák gyors, pontos megoldásaihoz" John P. Carr
