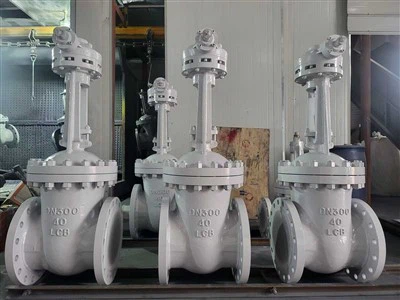

Az ékírásos tolózár egy speciális típusú tolózár. Alapvető jellemzőjük a tömítés és a függőleges középvonal között kialakított meghatározott szög (ékszög). Az ékírásos kapu fel-és-le mozgása lehetővé teszi a média csatlakoztatását vagy leválasztását. Íme egy bontás:
I. Alapfelépítés és működési elv
Éktömítési felület kialakítása: a kaputömítés felülete 2 fokos 52', 3 fok 30', 5 fokos, 8 fokos és 10 fokos szöget zár be a függőleges középvonallal (a szög a közeg hőmérsékletével növekszik, hogy megakadályozza a hőtágulás és -összehúzódás okozta interferenciát). Zárt állapotban a szelepszár lenyomja a kaput, a felületet a szelepülékhez ékeli és mechanikus összenyomással kényszertömítést képez. Ez különösen vonatkozik az alacsony nyomású-közegviszonyokra.
Kaputípusok és alkalmazkodóképesség:
Egykapu: Egyszerű szerkezet, de nagy szöget igényel a tömítéshez, és könnyen blokkolható magas hőmérsékleten.
Rugalmas kapu: egy gyűrű alakú horony a kapu közepén enyhe rugalmas alakváltozással kompenzálja a megmunkálási hibákat, alkalmas magas hőmérsékletű és nyomású környezetekhez.
Kettős kapu: két kapuból áll, egy a bejárat és egy a kijárat oldalán, amelyeket egy gömb alakú magszerkezet köt össze, amely kiváló tömítést biztosít, de védelmet igényel a ragadós anyagok tapadásával szemben.
Működtetési módok: Kézi, pneumatikus, elektromos, sebességváltó és egyéb vezetési módok támogatása. Az emelőszár (a szár a kapuval együtt emelkedik és süllyed) és a nem-emelkedő szár (a szár forog) szerkezetei kompatibilisek a különböző beépítési helyigények kielégítésére.
II. Alapvető előnyei
Nagy-nyomású tömítési teljesítmény: ékszögű kialakítás, ön-megerősítő tömítőerő a kapu zárásakor, közeg eróziója és tömítéskorrózió, hosszú élettartam. A flexibilis ajtók például ellenállnak a PN16 nyomásnak, és alkalmasak nagynyomású- helyzetekben, például erőművi hamueltávolításban és szénmosó üzemekben.
Hőmérséklet-alkalmazhatóság: A rugalmas kapu és a kettős kapuszerkezet deformációval kompenzálhatja a hőmérséklet-változást, és megakadályozhatja a kapu és az ülés elakadását. Az elasztikus ajtók például akár 550 fokos hőmérsékleten is normálisan nyitva és zárva maradhatnak.
Alacsony áramlási ellenállási jellemzők: amikor a kapu teljesen nyitva van, a közeg áramlási csatornája nyitva van, az áramlási ellenállási együttható alacsony és a nyomásveszteség kicsi.
III. Tipikus alkalmazási forgatókönyvek
Petrolkémiai ipar: csővezeték-szabályozás kőolajhoz, földgázhoz stb., például katalitikus krakkolóegységek olajfinomítókban és elzárószelepek-távolságú{2}}csővezetékekhez.
Hőenergia-termelő ipar: alkalmas kazán-tápvízrendszerekhez, gőzturbinák fő gőzvezetékeihez és egyéb magas{0}}hőmérsékletű, nagy-nyomású gőzcsövekhez.
Szennyvízkezelés és bányászat: Kopás- és korrózióállóságát a szennyvízvezetékekben és a szénmosó berendezésekben a szemcsés anyagokat tartalmazó közegek kezelése történik.
